Система автоматического
управления поддержания заданного давления пропана на установке
искусственного холода (УИХ)
|
Специалистами ООО
НПФ ПРОМЭНЕРГОАВТОМАТИКА для ООО “Севергазпром”,
крупнейшего на Европейском Севере страны предприятия газовой
отрасли России, одного из подразделений ОАО "ГАЗПРОМ"
разработана и введена в эксплуатацию система автоматического
управления (САУ) поддержания заданного давления пропана
на установке искусственного холода (УИХ).
В состав УИХ входят три аппарата воздушных зигзагообразных (АВЗ),
каждый из которых оснащён асинхронным двигателем мощностью 90
кВт. |

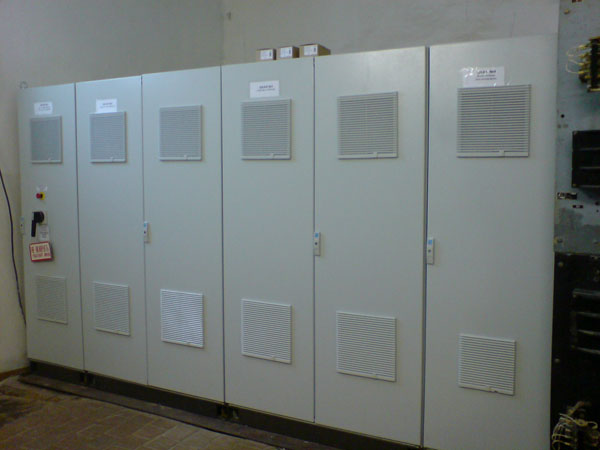

Шкафы управления САУ УИХ |
Силовая часть системы автоматического
управления состоит из одного устройства плавного пуска
SIEMENS 3RW4056-6AB44 и двух преобразователей частоты
Control Techniques модульного исполнения в составе
дросселя INL412, выпрямителя SPMC2402 и двух
инверторов SPMD1403. Оборудование располагается в 4-х
напольных шкафах фирмы Rittal. Для нормальной работы САУ
в условиях холодного климата (рабочий диапазон температур от -40
до +50 гард. С) шкафы оборудованы климат-контролем. |
|
|

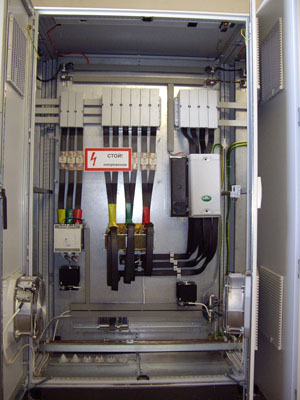

УПП, выпрямитель и
дроссель |

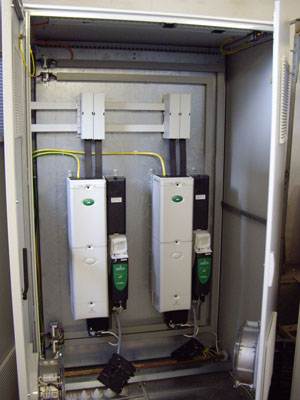

Инверторы |
|

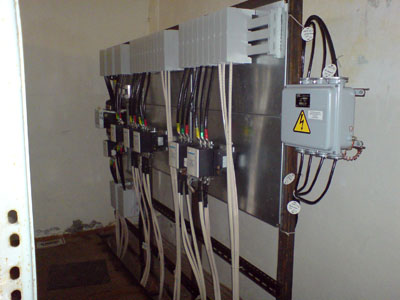

Система резервного
управления на базе контакторов Schneider Electric |
|
Система резервного управления выполнена базе
контакторов Schneider Electric. Данная система призвана
обеспечить бесперебойную работу УИХ, в случае отказа
преобразователя частоты или софтстартера. |

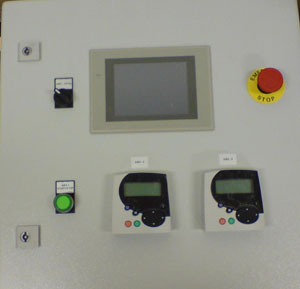

Сигнальная часть САУ выполнена на базе
оборудования фирмы OMRON. В основу системы управления положен
программируемый логический контроллер OMRON CJ1M-CPU23. В
качестве интерфейса оператора используется сенсорная панель
оператора OMRON серии NS5-TQ00-V2 с диагональю 5.7’
дюйма. Резервное питание системы управления обеспечивает
источник бесперебойного питания EATON Powerware PW 9125 -
1000 VA. |
|
|
|
|
|
|
|
Экраны панели оператора САУ УИХ |
|
|
Работа САУ УИХ
возможна в автоматическом, в дистанционном и в ручном режимах.
Автоматический режим САУ УИХ осуществляет поддержание требуемого
давления в пределах 10.7 – 11.3 атмосфер
по ПИД-закону. В дистанционном режиме скорость вращения каждого
вентилятора каждого АВЗ задается оператором. В ручном режиме
включение/выключение вентиляторов осуществляется при помощи
контакторов. Ручной режим существует в качестве аварийного
на случай выхода из строя преобразователей частоты или
устройства плавного пуска. |
